0 引言
随着电力电子技术和控制技术的飞速发展，交流调速性能的持续不断的改进已经使之可以与直流调速相媲美。由于交流调速较直流调速维护简单、成本低廉，因此变频器调速技术已逐步替代直流调速，广泛应用于机械、冶金、化工等各个领域。本文根据化纤行业弹力丝机的工艺要求，采用PLC 和数台艾默生变频器EV1000 组成RS485 通讯网络，实现了多个变频器的闭环控制和PLC集中监控。
1 弹力丝机工艺要求和工作原理
弹力丝机的传动结构如图1 所示，该系统左右完全对称共有七台变频器，每个罗拉、黑辊均由一台变频器拖动，假捻器由一台变频器拖动。其主要工作过程为：丝从纱锭经一罗拉牵引，在上温箱加热后，再由二罗拉牵引经假捻后通过下温箱定型，最后由黑辊牵引经油箱并最后卷绕到纱筒上。工艺上设定二罗拉的线速度为基准速度，并按一定的牵伸比设定给一罗拉、黑辊、假捻器。因为牵伸比的不同使得一罗拉和二罗拉，二罗拉和黑辊之间存在着弹力。该系统线速度控制要求高，仅靠开环控制不能达到控制要求，因此需要采用变频器的PI闭环控制功能。

2 电气传动系统构成

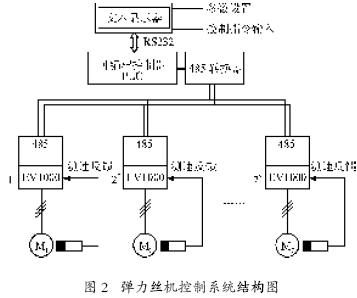

我们根据该设备工艺要求组成如图2所示的传动控制系统，可编程控制器通过RS485 转换器与EV1000自带的RS485接口组成通讯链路，文本显示器通过RS232和PLC 连接。
在系统设计中，可编程控制器为整个系统的核心，执行各种系统操作及计算。文本显示器为整个系统的操作设置显示单元。在文本显示器上可以实现整个系统的控制，如变频器的启动、停止，工艺参数的设定。并且可以实时监控全机的工作运行状态、动作过程及全机的故障查询等。系统中有关的参数设定和各种操作都可通过文本显示器实现。

在变频器设计方面，EV1000 系列变频器自带RS485接口的通讯单元，符合RS485 通讯规范，用于实现PLC与多台变频器的联网。根据一定的通讯协议，可以通过RS485 网络轻松实现对变频器的运行控制。由于RS485 通讯链路传输距离远、配线简单、抗干扰能力强、可靠性高，因此在设计中，省略了变频器的外部起停控制线路，对变频器的所有控制都通过RS485 通讯链路来完成。
在转速控制方面，利用EV1000 系列变频器的闭环控制功能，用霍尔传感器测量电机的实际转速并反馈给变频器，这样就组成了速度闭环。EV1000系列变频器内置的PI 闭环控制的动态响应好、控制精度高、使用简单灵活。
现场试验表明，采用这个方案可以使电机的转速稳定在1 r/min 的范围内，能有效防止因负载的变化而引起的电机转速的变化，满足了弹力丝机的控制要求。对于单回路PI 控制对象而言，EV1000 优异的控制性能是采用PLC 程序控制来完成回路调节的。
3 PLC与EV1000系列变频器的通讯
3.1 通讯链路的构成
如图3所示，在系统中，主机PLC 和EV1000 系列变频器RS485总线构成一个通讯链路，在协议层采用广播式主-从协议，所有的通讯发起都从主站开始，从站响应主站的各项通讯指令。
3.2 通讯协议简述
在网络中，PLC 为主站，EV1000 变频器分别设定为地址互不相同的从站，设定范围为1~31，这样各站点由唯一的标志码识别。EV1000变频器采用主机“轮询”，从机“应答”方式。其通信方式为RS485 协议；数据格式为1 位起始位、8 位数据位、1 位停止位、无校验；波特率为9.6 kbit/s。变频器接收控制的通讯协议如图4所示。

格式解释如下。
1）帧头7EH“ ~ ”；
2）从机地址1 ~126，7FH，即127 号地址为广播通信地址；
3)主机命令/从机响应主机发送的命令/从机对命令的应答；
4）索引区：
（1）包括辅助索引字节和命令索引字节；
（2）主机辅助索引预留命令索引，用于配合主机命令实现具体功能；
（3）从机辅助索引，用于从机上报故障状态码，命令索引不作改动直接上报。
5）设定数据/运行数据数据含义配合具体的命令响应码提供主机设定或从机响应数据；
6）校验和计算方法从“从机地址”到“运行数据”已经转换为ASCII码的全部字节连续累加和；
7）帧尾0DH。
3.3 系统的通讯实现方法概述
根据弹力丝机的功能要求，本系统主要使用以下通讯指令：
1）从机开机；
2）从机停机；
3）速度闭环给定；
4）无单位显示量。

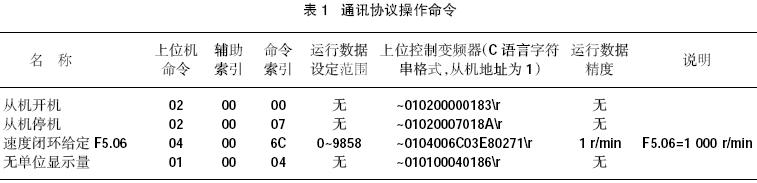

其中需要注意的是从机的地址及相应的校验和。速度闭环给定指的就是工艺更改时，根据基准速度和各轴的牵伸比算出各轴的目标转速并发给相应的变频器。无单位显示量指的是读相应地址变频器的实际反馈转速。设计中须用到具体操作命令的通讯协议如表1所列。
4 控制系统中变频器参数的设定

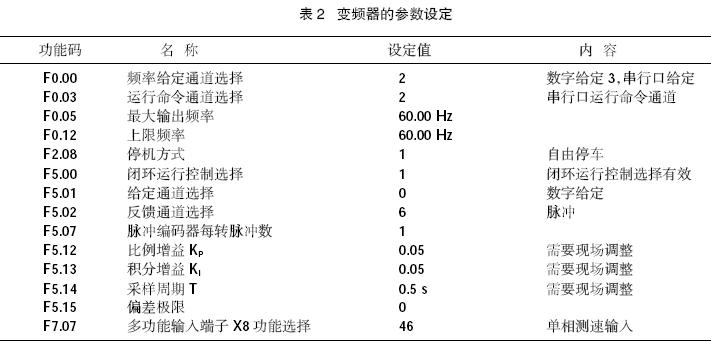

变频器的参数设定是系统实现其功能的一个重要环节，本文针对与本系统相关的重要参数作一简介。表2给出了这些参数的工作特性。
需要注意的是：对于速度闭环参数P（比例）、I（积分）、T（采样周期）及偏差极限的设定需要在实际
的现场中调整。
5 实际应用效果
通过用户一年多的使用表明，弹力丝生产线上采用变频器EV1000 和转速传感器构成转速闭环控制，并通过RS485通讯介质构成一个由PLC和多个变频器组成的通讯链路来实现弹力丝生产线控制，是一种十分经济、可靠和理想的控制方案，该技术有许多值得借鉴的优点：
1）采用通讯方式控制变频器，具有硬件结构简单，抗干扰能力强的特点；
2）采用变频器自带的闭环PI调节功能，减少了系统的硬件成本及编程量，而且动态响应快，转速控制精度高，可以控制速度在依1 r/min 左右，完全满足工艺控制要求，使产品质量明显提高；
3）操作简单，速度的设定调整只须在文本显示器上设置基准速度和牵伸比即可，系统的开机、关机也只须按文本显示器上相应的按钮即可；
4）实时监控性能高，可以在文本显示器上清楚地看到实时的各轴速度及各种报警事件，使用户能够快速、及时地掌握系统设备的运行状态。
总之将此技术运用到弹力丝机控制系统上，可以使整个系统精度高、响应快，故障很少且易于排除，产品质量也有了显著提高，得到用户的好评，应用效果十分明显。
