随着人口不断增多，人们开始建造给水泵站，从地下水井中抽取地下水，并进行消毒灭菌，获取清洁的水源。给水泵站是一个复杂的联锁系统，由许多不同的分布式设备组成，包括灭菌设备、地面储水罐、高架储水罐、井泵及推进泵等……

项目简介

     随着人口膨胀，给水泵站一般是为了通过从地下水井中确抽取与灭菌水源保清洁水源的需求而建造。给水泵站是一个复杂的内部封锁系统，由许多不同的分布设备组成，包括灭菌设备、地面储水罐、高架储水罐、井泵及推进泵。使用数据采集与控制系统，对多级给水泵与灭菌工艺进行管理。

系统要求

至SCADA的远程无线数据采集

实时数据采集

本地控制逻辑，用于读取模拟输入并触发数字输出

Moxa的解决方案

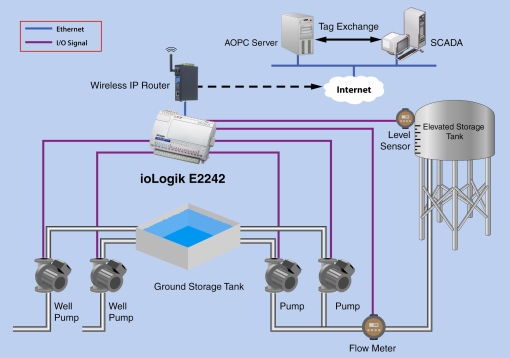

     针对此应用，Moxa采用了两组ilLogick E2242。IoLogik E2242是一款4路模拟输入及12路数字输入/输出的RTU，为给水泵站提供精确的连接选项。

     一组E2242用于控制泵机将水从地下抽取至地面储水罐。使用一个模拟通道监测储水罐液位，一个数字端口进行泵控制。E2242采用简单的Click&GoTM技术便捷地进行配置，当模拟通道报告地面储水罐水位较低时打开泵机；当储水罐已满时则关闭泵机防止水溢出。同时另外采用数字输入，监测泵机状态及电源状态。

     第二组E2242用在系统的另一侧，控制推进泵机将水从地面储水罐抽取至高架储水罐。这些E2242以相似的方式运行，控制推进泵基于高架储水罐的当前水位进行运行。同时，另外采用一个模拟通道，监测用来测量连接地面储水罐与高架储水罐的管道的总流量的流量计。

     给水泵站通常位于可能找到水井的地方，位置极不方便。远程泵站通常在现场没有陆上连接，必须使用GPRS通信进行数据传输。但是，由于 GPRS网络带宽有限，主机与客户端之间恒定查询与响应的测试采集构架不可行。使用Moxa高效OPC Server软件及无线IP路由器E2242，即可智能、高效地向中心SCADA系统即时“推送”水泵与电源状态警报，而不会占用昂贵的GPRS流量。

为何选择Moxa？

自动生成标签，减少了在OPC Server上创建标签的时间。

在一个模块上集成了模拟与数字信号采集，节省了成本。

简单的菜单驱动，无需编程的Click&Go配置，节省了部署与开发的成本与时间。

产品:ioLogik E2242

多功能4AI/12DIO设计，小型给水泵站最佳解决方案。

高效OPC Server，提供与SCADA的无缝集成。

升级了至SCADA的推送式标签，实现了实时监测，节省了网络带宽。
