一、 引言
在水泥粉磨控制系统中，由于控制点比较多，所以一般都采用DCS或中型PLC来构建控制系统，系统的整体成本比较高，基于Haiwell（海为）国产PLC的优异性能和强大易用的通信功能，以极低的成本实现了对中型磨机（年产30万吨水泥）的控制。下面就对这一应用作一介绍。
二、 控制规模
1、 DI：112
2、 DO：40
3、 AI：24
4、 AO：4
5、 配料计量秤5台（每台秤的控制信号量：2xDI，1xDO，3xAI，1xAO）
三、 使用设备型号
海为PLC部分：
1、 CPU主机：HW-S32ZS220T 1台
2、 DI扩展模块：HW-S24DI024N 4块
3、 DO扩展模块：HW-S24DO024T 1块
4、 AI扩展模块：HW-S04AI024N 4块
5、 AO扩展模块：HW-S04AO024N 1块
6、 通讯扩展模块：HW-S01RS 2块
仪表部分：
1、 多路巡检仪：AI-704M 3台
2、 计量秤控制器 5台
四、 解决方案
在一般情况下，单台小型PLC无法实现这样规模的控制，海为PLC能够实现这一控制是基于以下特性：
1、 足够大的程序空间：16K
2、 可以扩展7个扩展模块
3、 支持5个通讯口，5个端口可以并行工作
4、 海为PLC的AI/AO模拟量扩展模块支持并行总线和串行总线二种扩展方式，采用串行总线扩展时不受AI/AO点数限制
5、 通讯效率高，通讯程序与扫描周期无关，无须人工控制时序来避免通讯端口的冲突，能完全满足实时性和可靠性要求

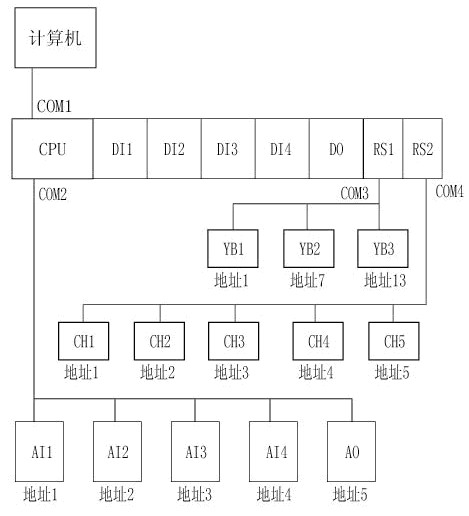

在本控制系统中PLC的CPU主机通过并行总线扩展了7个模块：4个DI扩展模块+1个DO扩展模块+2个通讯扩展模块，这样PLC共有4个通讯口：CPU自带2个+2个扩展的通讯口，系统网络图如下：
如上图所示，COM1用于与上位机通讯，实现对这个控制系统的实时监控；COM2用于与4个AI模块和1个AO模块通讯，实现对标准模拟量信号的采集和控制；COM3用于与3台多路巡检仪表通讯，实现对热电阻温度信号的采集；COM4用于与5台计量秤控制器通讯，实现对计量秤的综合控制。
由于将需要通讯的设备按高低速进行了合理的分配组网，把通讯量分散到不同的通讯口，充分满足了系统对实时性的要求。
五、 上位机实时监控系统

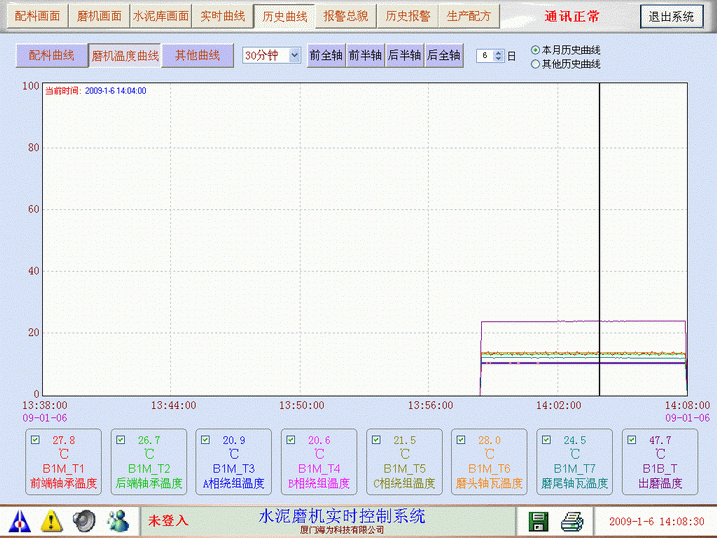

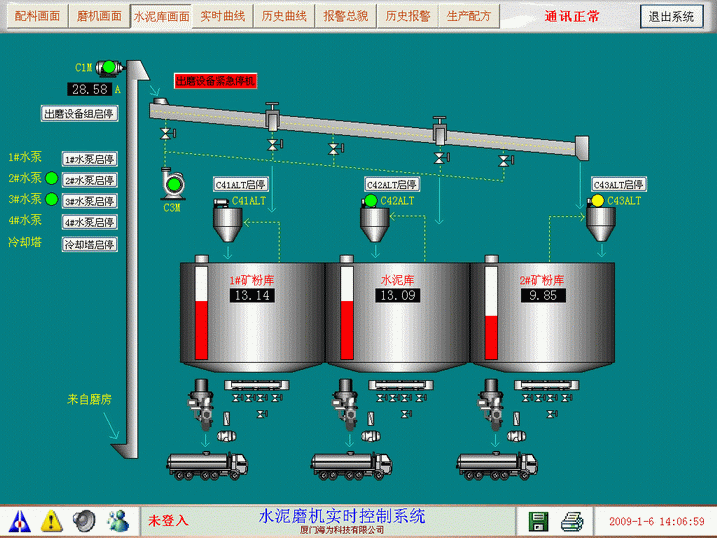

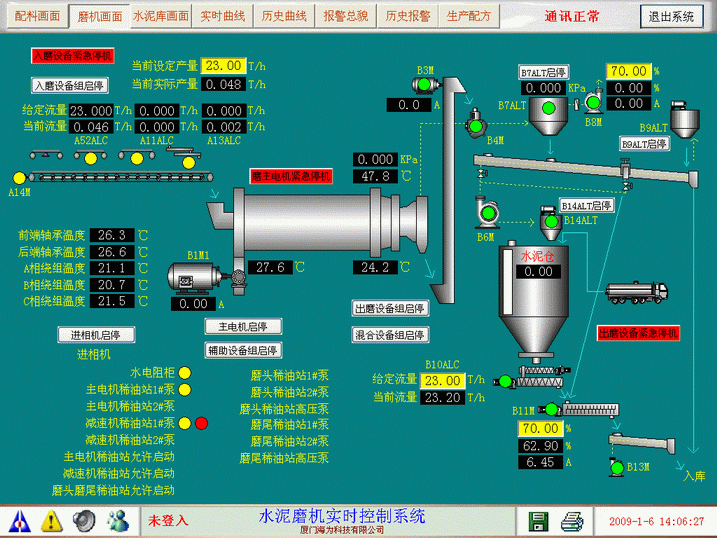

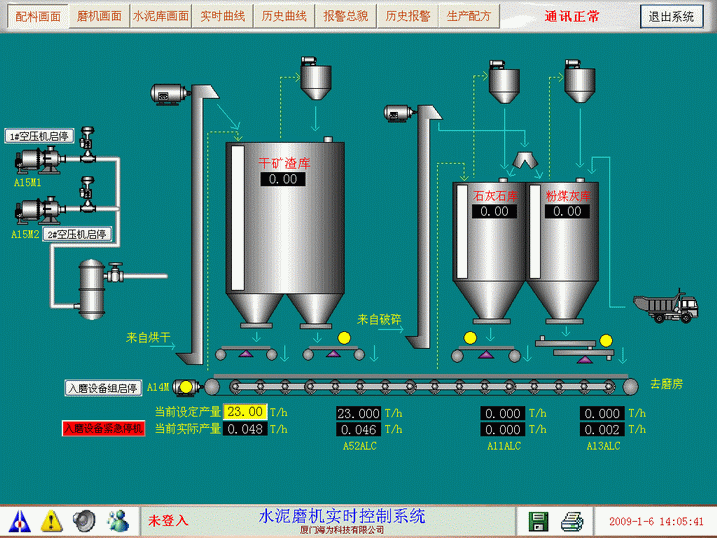

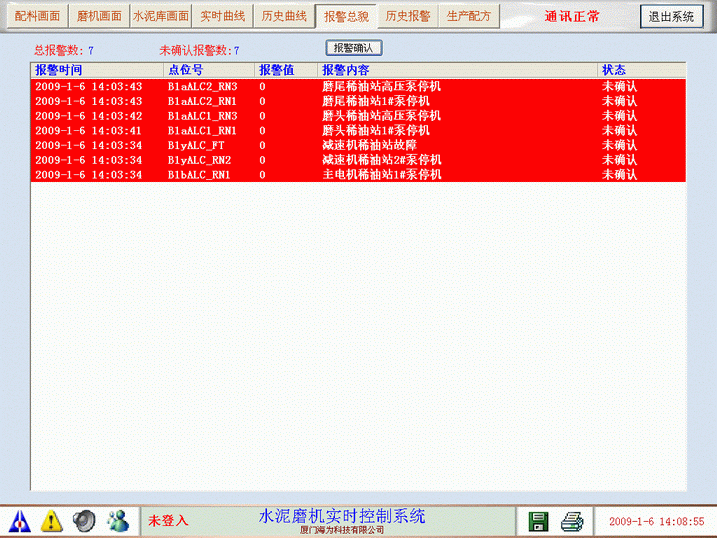

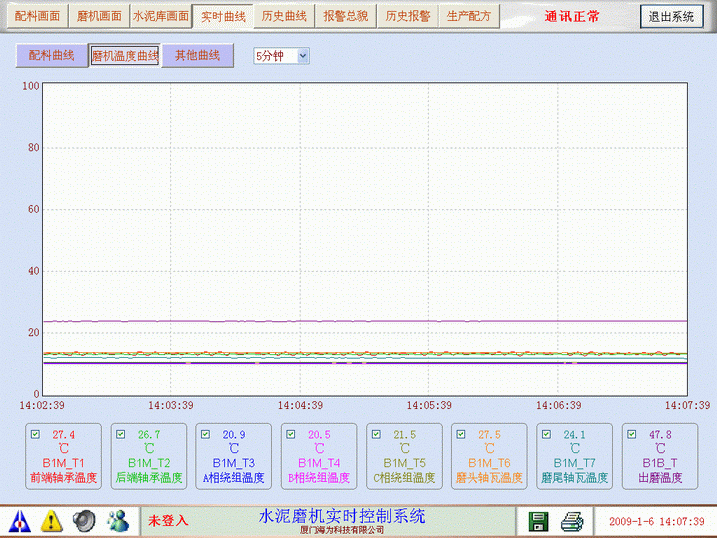

由于监控和控制的数据量比较多，上位机实时监控系统采用海为公司自主开发的监控系统，部分画面如下。
