系统介绍：

    研华演播室功能强大，集成了一系列自动化工具，所以它被工厂自动化系统选做SCADA 软件。合成了ADAM-6017模拟输入模块和 ADAM-4571以太网数据网关， 研华演播室可以从工厂设备和PLC装置中重获实时数据。工厂的员工可以简单地通过以太网访问信息。

    系统要求：

    因为独立的PLC系统使用了各种不同的品牌，客户希望建立起一套集成的监控系统而不用代替任何现存的系统。以太网是最受推荐的解决方案，用来共享和交流数据。支持网络的监控系统应该允许员工随时随地从现场设备访问实时数据。为了不中断地执行一个操作，这里需要一个冗长的操作系统。

    方案执行：

    以下是在这个系统中所用到的所有研华产品：

    ● 研华演播室软件/ ADAM-6017  模拟输入模块/ ADAM-4571  以太网数据网关

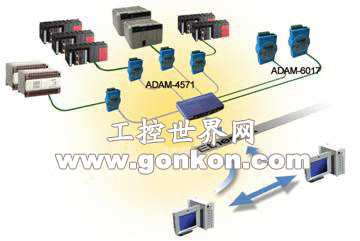

    系统框图：

    使用 ADAM-6017d模拟输入模块，从PCB迭片结构所得的数据被压缩，钻机和转炉被收集并通过以太网被传送到主服务器。另外的工厂设备，如照射设备，通过一系列通信端口独立地被PLC控制。然而，这个工厂是为以太网设计的。为了重新得到来自很多独立系统的数据，ADAM-4571模块可以作为连续的连到以太网转炉的电缆。使用研华演播室软件，工作人员可以通过两个工作站准确简便地访问系统信息，并且仍然了解现场当前的操作情况。

    结论：

    多数工厂设备是基于PLC并使用连续的通讯端口的。经常会有独立的系统。通过ADAM-4571网关，数据可以通过以太网传送到主服务器上。使用了研华演播室SCADA 服务器的两个工作站形成了一个强大的集成系统，这个系统易于显示实时动态信息，例如动态图，趋势表，警报，报告，以及通过互联网和企业内部互联网的处方。另外，这个支持网络的软件给服务器和客户机程序版本提供了无多余开销的一个数据包。仅利用安装在工作站上的软件，操作者可以随时随地访问来自本地PCs的实时数据或报告。另外，这两个工作站可以作为冗余的系统来无中断地为主服务器传递数据。如果其中一个工作站出了故障，另外一个会及时地支持起整个网络。这款结合了ADAM-4571 和 ADAM-6017模块的研华演播室，为用户提供了效率解决方案，而且没有必要改变已经存在的设备。
